Actual
CSJA-3525M10 | Empalme de contracción en frío con conector shear bolt | 35 kV | 1000–1250 kcmil | Raychem (TE Connectivity)
SKU: TEC-EA7555-000
Ver mas productos marca Raychem (TE Connectivity)
Raychem (TE Connectivity)CSJA-35 | Empalme de contracción en frío 35 kV (típicamente con conector/manguito shear bolt según kit)
CSJA-3525M10 | Empalme en frío 35 kV 1000–1250 kcmil | Raychem
Comparte cantidad, destino y aplicación para agilizar una cotización técnica correcta.
Caracteristicas tecnicas
- SKU
- TEC-EA7555-000
- No. de parte
- CSJA-3525M10
- Codigo universal
- EA7555-000
- Marca
- Raychem (TE Connectivity)
- Familia
- CSJA-35 | Empalme de contracción en frío 35 kV (típicamente con conector/manguito shear bolt según kit)
- Categorias relacionadas
- CSJA | Empalmes de contracción en frío
Descripcion

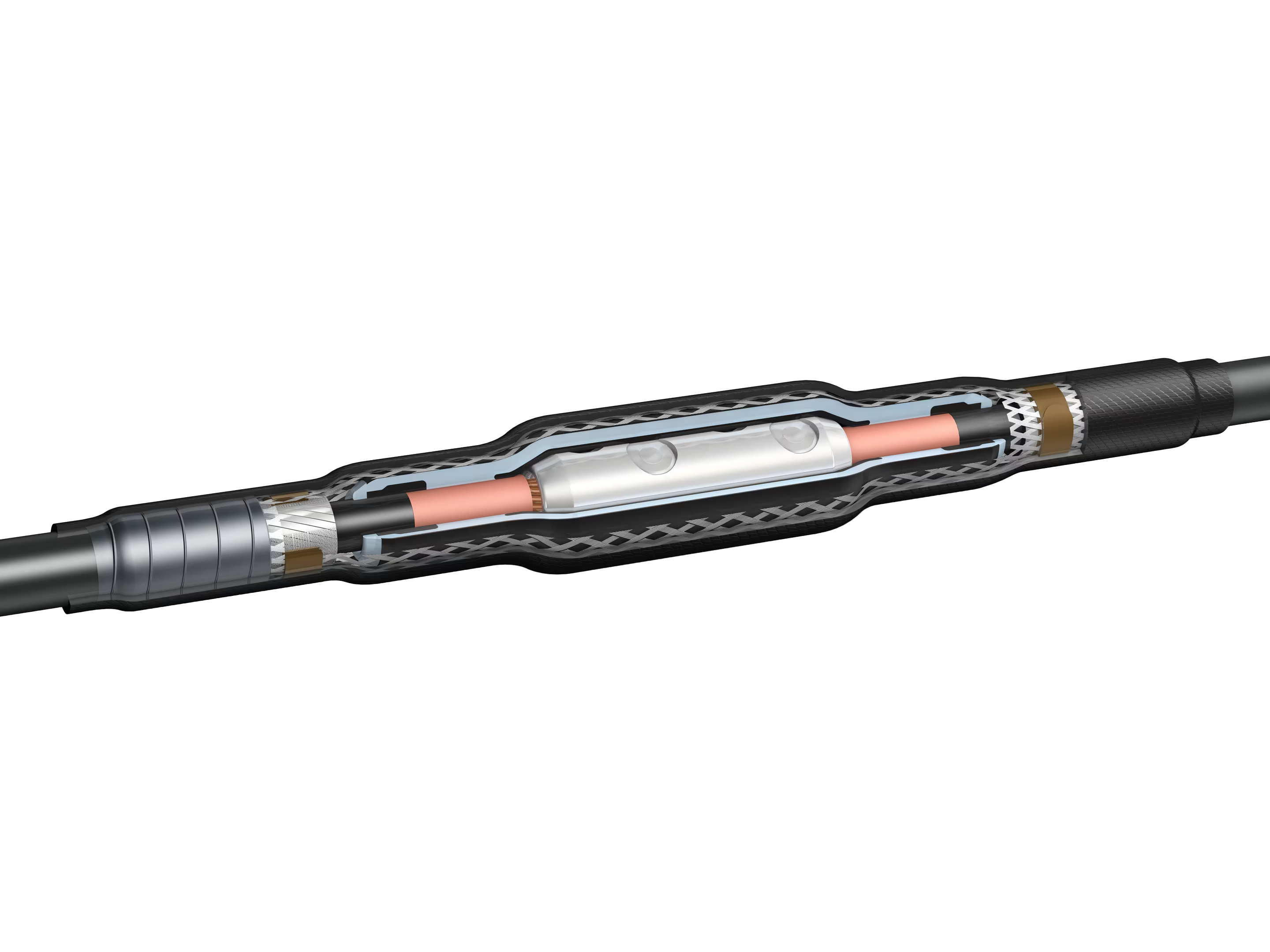

Empalme de contracción en frío Raychem CSJA-3525M10 para empalme recto en cable apantallado de media tensión. Opción de mayor capacidad de la serie CSJA-35 para alimentadores troncales. Tensión 35 kV. Rango 1000–1250 kcmil. Cuerpo preexpandido de silicona con control de esfuerzos integrado. Incluye manguito shear bolt para unión Cu/Al, más restauración de pantalla y sellado. Instalación sin soplete en ducto o registro, recomendada para redes MV de alta demanda. Solución completa para continuidad de pantalla y sellado a largo plazo.
Lo que tienes que saber de este producto
- Empalme de contracción en frío Raychem CSJA-3525M10 para empalme recto en cable apantallado de media tensión. Opción de mayor capacidad de la serie CSJA-35 para alimentadores troncales.
- Tensión 35 kV. Rango 1000–1250 kcmil. Cuerpo preexpandido de silicona con control de esfuerzos integrado. Incluye manguito shear bolt para unión Cu/Al, más restauración de pantalla y sellado.
- Instalación sin soplete en ducto o registro, recomendada para redes MV de alta demanda. Solución completa para continuidad de pantalla y sellado a largo plazo.
Atributos de esta variante
CSJA-3525M10 | Empalme de contracción en frío con conector shear bolt | 35 kV | 1000–1250 kcmil | Raychem (TE Connectivity)
SKU: TEC-EA7555-000
8 atributos
| Atributo | Valor |
|---|---|
| Clase de Voltaje | 35 kV |
| Diámetro de Cubierta Máx. | 66.0 mm |
| Diámetro sobre Aislamiento Máx. | 60.0 mm |
| Diámetro sobre Aislamiento Mín. | 41.4 mm |
| Espacio de Instalación Requerido | 1244 mm |
| Longitud del Kit Instalado | 939 mm |
| Rango Nominal del Conductor | 1000 - 1250 AWG/kcmil |
| Tipo de Conector | Mecánico Al ShearBolt |
