HVS-3523S | Empalme termocontráctil | 35 kV | 600–1000 kcmil | Raychem (TE Connectivity)
Otras variantes
- SKU
- TEC-390319-000
- No. de parte
- HVS-3523S
- Código universal
- 390319-000
- Marca
- Raychem (TE Connectivity)
Acerca de este artículo

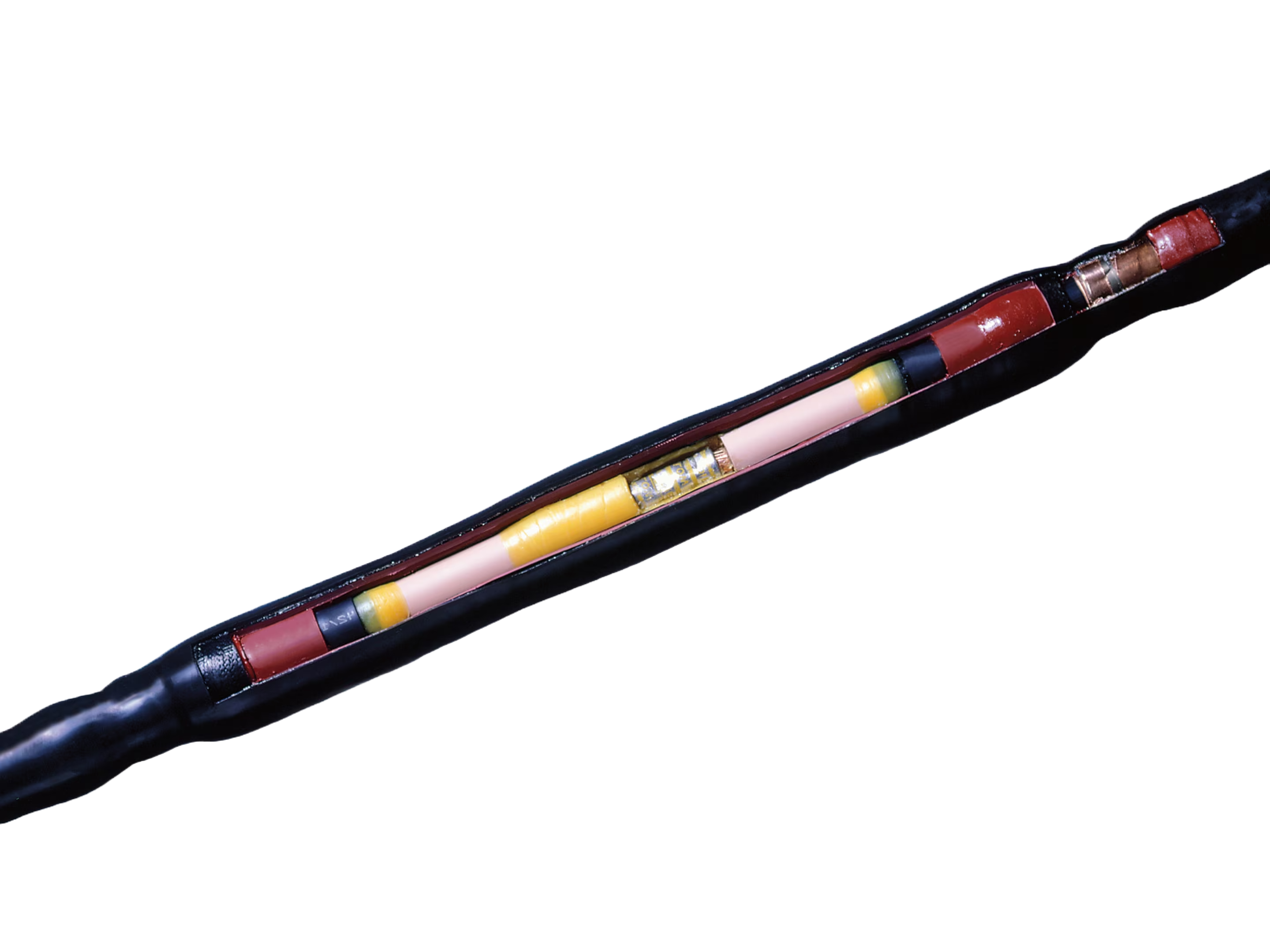

Empalme termocontráctil Raychem HVS-3523S para empalme recto en cable apantallado 1/C de media tensión 35 kV. Diseñado para alimentadores troncales de alta demanda en distribución e industria pesada. Tensión 35 kV. Rango 600–1000 kcmil. Termocontracción con control de esfuerzos y sellado ambiental. Incluye puesta a tierra sin soldadura (abrazadera y trenza). Instalación con calor en zanja, ducto o galería. Solución para grandes calibres con sellado confiable y desempeño dieléctrico a largo plazo.
Atributos de esta variante
HVS-3523S | Empalme termocontráctil | 35 kV | 600–1000 kcmil | Raychem (TE Connectivity)
SKU: TEC-390319-000
9 atributos
| Atributo | Valor |
|---|---|
| Clase de Voltaje | 35 kV |
| Diámetro de Cubierta Máx. | 71 mm |
| Diámetro Máx. Conector | 47 mm |
| Diámetro sobre Aislamiento Máx. | 55 mm |
| Diámetro sobre Aislamiento Mín. | 39 mm |
| Espacio de Instalación Requerido | 1143 mm |
| Longitud del Kit Instalado | 1118 mm |
| Longitud Máx. Conector | 254 mm |
| Rango Nominal del Conductor | 600 - 1000 AWG/kcmil |
