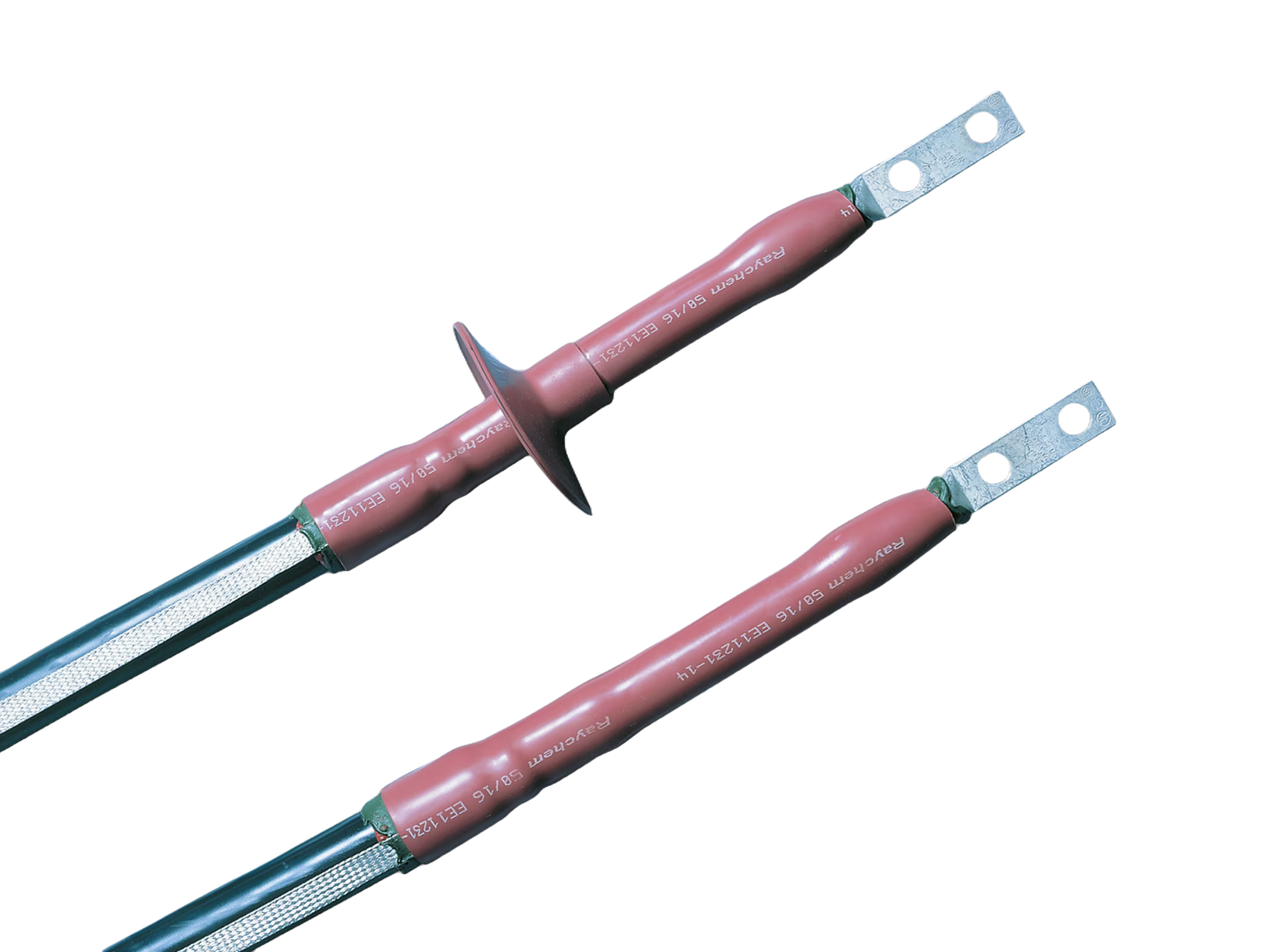

HVT-252-SJ | Terminal HVT termocontráctil | Exterior | Sin kit de tierra | 25 kV | #2–400 kcmil | Raychem (TE Connectivity)
SKU: TEC-347466-000
Ver mas productos marca Raychem (TE Connectivity)
Raychem (TE Connectivity)HVT 25 kV | Terminal termocontráctil para cable apantallado 25 kV (interior/exterior según SKU)
HVT-252-SJ | Terminal HVT exterior 25 kV | Raychem
Comparte cantidad, destino y aplicación para agilizar una cotización técnica correcta.
Caracteristicas tecnicas
- SKU
- TEC-347466-000
- No. de parte
- HVT-252-SJ
- Codigo universal
- 347466-000
- Marca
- Raychem (TE Connectivity)
- Familia
- HVT 25 kV | Terminal termocontráctil para cable apantallado 25 kV (interior/exterior según SKU)
- Categorias relacionadas
- HVT / HVT-Z / EHVT | Terminales termocontráctiles
Descripcion
Terminal termocontráctil Raychem HVT-252-SJ para terminación exterior de cable apantallado en media tensión 25 kV. Versión exterior sin kit de tierra para proyectos con puesta a tierra independiente. Tensión 25 kV. Rango #2–400 kcmil. Faldas de intemperie, control de esfuerzos y sellado ambiental por termocontracción. No incluye kit de puesta a tierra (abrazadera y trenza). Instalación en postes y subestaciones aéreas. Ideal cuando el aterrizaje se realiza por separado según el estándar del sitio.
Lo que tienes que saber de este producto
- Terminal termocontráctil Raychem HVT-252-SJ para terminación exterior de cable apantallado en media tensión 25 kV. Versión exterior sin kit de tierra para proyectos con puesta a tierra independiente.
- Tensión 25 kV. Rango #2–400 kcmil. Faldas de intemperie, control de esfuerzos y sellado ambiental por termocontracción. No incluye kit de puesta a tierra (abrazadera y trenza).
- Instalación en postes y subestaciones aéreas. Ideal cuando el aterrizaje se realiza por separado según el estándar del sitio.
Atributos de esta variante
HVT-252-SJ | Terminal HVT termocontráctil | Exterior | Sin kit de tierra | 25 kV | #2–400 kcmil | Raychem (TE Connectivity)
SKU: TEC-347466-000
12 atributos
| Atributo | Valor |
|---|---|
| Clase de voltaje | 25 kV |
| Diám. sobre aislamiento máx. | 32 mm |
| Diám. sobre aislamiento mín. | 20 mm |
| Diám. sobre cubierta máx. | 38 mm |
| Kit de tierra | Sin kit de tierra |
| Longitud instalada | 711 mm |
| Material del conductor compatible | Al o Cu |
| Norma / especificación | IEEE-48 Clase I / NMX-J-199-ANCE |
| Rango del conductor | #2 AWG – 250 kcmil AWG/kcmil |
| Tensión de impulso (BIL) | 150 kV |
| Tipo de producto | Terminal termocontráctil HVT 25 kV |
| Uso | Exterior |
Variantes de esta familia
HVT-252-G | Terminal HVT termocontráctil | Interior | Con kit de tierra | 25 kV | #2–250 kcmil | Raychem (TE Connectivity)
SKU: TEC-171124-000
HVT-252-J | Terminal HVT termocontráctil | Interior | Sin kit de tierra | 25 kV | #2–400 kcmil | Raychem (TE Connectivity)
SKU: TEC-254009-000
HVT-252-SG | Terminal HVT termocontráctil | Exterior | Con kit de tierra | 25 kV | #2–250 kcmil | Raychem (TE Connectivity)
SKU: TEC-811978-000
HVT-253-G | Terminal HVT termocontráctil | Interior | Con kit de tierra | 25 kV | 300–750 kcmil | Raychem (TE Connectivity)
SKU: TEC-617765-000
HVT-253-J | Terminal HVT termocontráctil | Interior | Sin kit de tierra | 25 kV | 400–1000 kcmil | Raychem (TE Connectivity)
SKU: TEC-597801-000
HVT-253-SG | Terminal HVT termocontráctil | Exterior | Con kit de tierra | 25 kV | 300–750 kcmil | Raychem (TE Connectivity)
SKU: TEC-791129-000
HVT-253-SJ | Terminal HVT termocontráctil | Exterior | Sin kit de tierra | 25 kV | 400–1000 kcmil | Raychem (TE Connectivity)
SKU: TEC-548643-000
HVT-254-G | Terminal HVT termocontráctil | Interior | Con kit de tierra | 25 kV | 1000–1750 kcmil | Raychem (TE Connectivity)
SKU: TEC-774767-000
HVT-254-SG | Terminal HVT termocontráctil | Exterior | Con kit de tierra | 25 kV | 1000–1750 kcmil | Raychem (TE Connectivity)
SKU: TEC-812332-000
HVT-254-SJ | Terminal HVT termocontráctil | Exterior | Sin kit de tierra | 25 kV | 1000–1500 kcmil | Raychem (TE Connectivity)
SKU: TEC-661596-000
