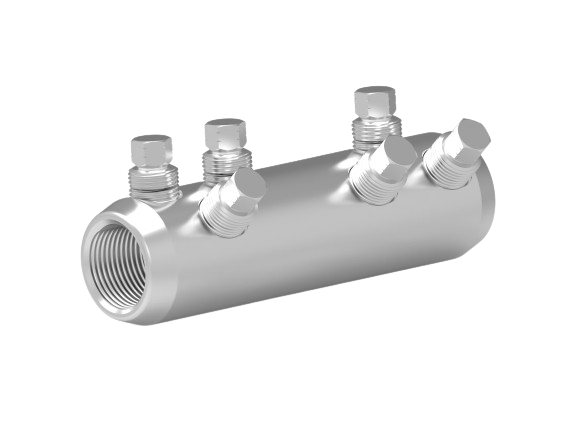

BSMB-500MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 500 mm² (1000 kcmil) | Raychem (TE Connectivity)

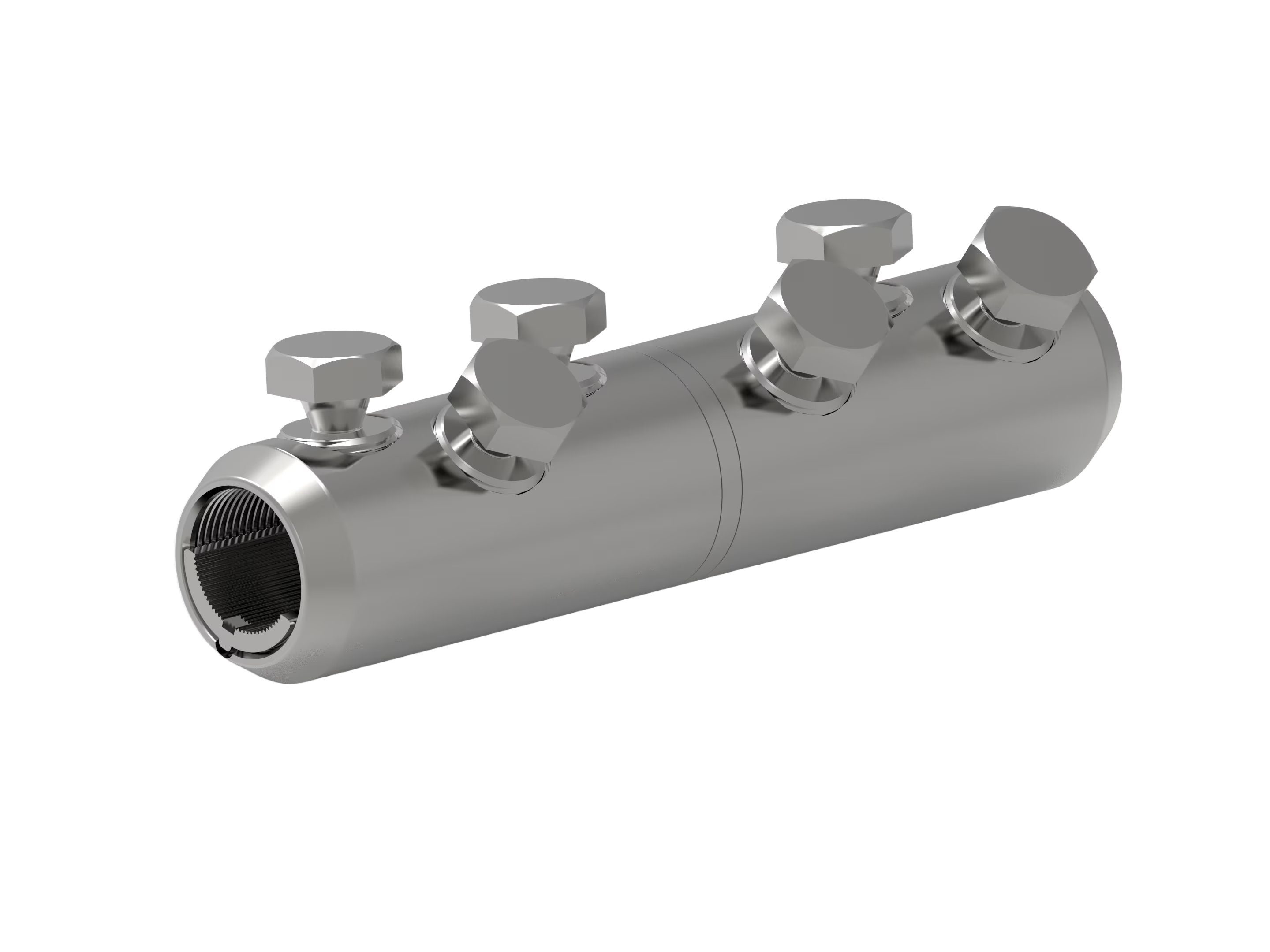

Otras variantes
- SKU
- TEC-2107355-1
- No. de parte
- BSMB-500MK2
- Código universal
- 2107355-1
- Marca
- Raychem (TE Connectivity)
Acerca de este artículo
Conector mecánico bimetálico Raychem BSMB-500MK2 tipo shear bolt para empalme o reparación de conductores Cu/Al en media tensión. Versión MK2 optimizada para alimentadores de alta capacidad hasta 42 kV. Tensión hasta 42 kV. Calibre 500 mm² (1000 kcmil). Pernos autodegollables para conexión firme con llave estándar, sin herramienta de torque. Diseño MK2 de segunda generación. Instalación rápida en redes subterráneas e industria, ideal para uniones o reparaciones en campo. Recomendado cuando se requiere montaje confiable en calibres altos.
Atributos de esta variante
BSMB-500MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 500 mm² (1000 kcmil) | Raychem (TE Connectivity)
SKU: TEC-2107355-1
12 atributos
| Atributo | Valor |
|---|---|
| Diámetro del conductor (D2) | 30 mm |
| Diámetro exterior (D1) | 46 mm |
| Longitud de inserción (L2) | 70 mm |
| Longitud total (L1) | 160 mm |
| Material del conductor compatible | Al o Cu |
| Norma / certificación | IEC 61238-1 Clase A |
| Número de pernos | 6 piezas |
| Sección transversal | 500 mm² |
| Tamaño de dado (AF) | 13 mm |
| Tipo | Bloqueado (con barrera de aceite) |
| Tipo de producto | Conector mecánico empalme BSM |
| Voltaje máximo de aplicación | 42 kV |
