BSMB-630MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 630 mm² (1250 kcmil) | Raychem (TE Connectivity)
SKU: TEC-1856043-1
Ver mas productos marca Raychem (TE Connectivity)
Raychem (TE Connectivity)BSMB / BSM | Conector (manguito) mecánico bimetálico Cu/Al shear bolt hasta 42 kV
BSMB-630MK2 | Conector shear bolt bimetálico 42 kV 630 mm² | Raychem
Comparte cantidad, destino y aplicación para agilizar una cotización técnica correcta.
Caracteristicas tecnicas
- SKU
- TEC-1856043-1
- No. de parte
- BSMB-630MK2
- Codigo universal
- 1856043-1
- Marca
- Raychem (TE Connectivity)
- Familia
- BSMB / BSM | Conector (manguito) mecánico bimetálico Cu/Al shear bolt hasta 42 kV
- Categorias relacionadas
- ASBS / BSMB / BSM | Conectores mecánicos bimetálicos shear bolt
Descripcion
Conector mecánico bimetálico Raychem BSMB-630MK2 tipo shear bolt para empalme o reparación de conductores Cu/Al en media tensión. Diseñado para alimentadores troncales de altísima capacidad hasta 42 kV. Tensión hasta 42 kV. Calibre 630 mm² (1250 kcmil). Pernos autodegollables para par controlado con llave estándar. Versión MK2 para desempeño optimizado. Apto para distribución subterránea e industria pesada en calibres máximos. Instalación directa en campo para unión o reparación con conexión confiable y repetible.
Lo que tienes que saber de este producto
- Conector mecánico bimetálico Raychem BSMB-630MK2 tipo shear bolt para empalme o reparación de conductores Cu/Al en media tensión. Diseñado para alimentadores troncales de altísima capacidad hasta 42 kV.
- Tensión hasta 42 kV. Calibre 630 mm² (1250 kcmil). Pernos autodegollables para par controlado con llave estándar. Versión MK2 para desempeño optimizado.
- Apto para distribución subterránea e industria pesada en calibres máximos. Instalación directa en campo para unión o reparación con conexión confiable y repetible.
Atributos de esta variante
BSMB-630MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 630 mm² (1250 kcmil) | Raychem (TE Connectivity)
SKU: TEC-1856043-1
12 atributos
| Atributo | Valor |
|---|---|
| Diámetro del conductor (D2) | 33 mm |
| Diámetro exterior (D1) | 50 mm |
| Longitud de inserción (L2) | 70 mm |
| Longitud total (L1) | 160 mm |
| Material del conductor compatible | Al o Cu |
| Norma / certificación | IEC 61238-1 Clase A |
| Número de pernos | 6 piezas |
| Sección transversal | 630 mm² |
| Tamaño de dado (AF) | 13 mm |
| Tipo | Bloqueado (con barrera de aceite) |
| Tipo de producto | Conector mecánico empalme BSM |
| Voltaje máximo de aplicación | 42 kV |
Variantes de esta familia

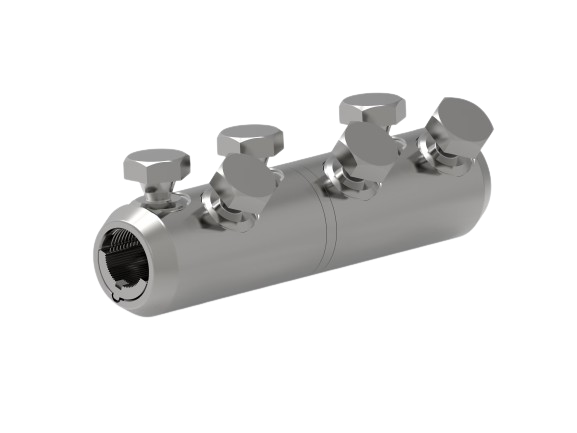

BSM-95/240 | Conector mecánico bimetálico shear bolt | 42 kV | 95–240 mm² (3/0 AWG–500 kcmil) | Raychem (TE Connectivity)
SKU: TEC-695012N001
BSMB-150/400 | Conector mecánico bimetálico shear bolt | 42 kV | 150–400 mm² (300–750 kcmil) | Raychem (TE Connectivity)
SKU: TEC-2107832-1

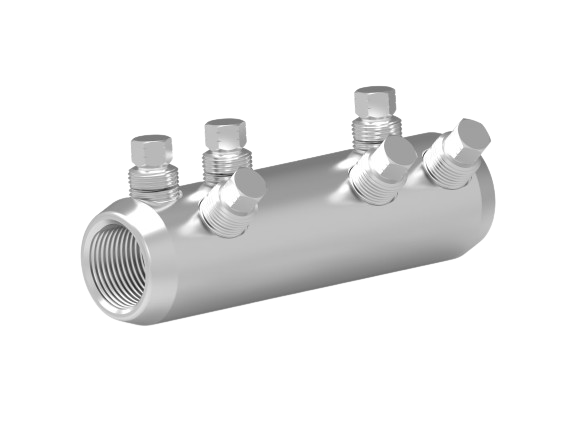

BSMB-500MK2 | Conector mecánico bimetálico shear bolt | 42 kV | 500 mm² (1000 kcmil) | Raychem (TE Connectivity)
SKU: TEC-2107355-1
